| Anschlussquerschnitte | | |
| Eindrähtig (starr) | 0.2 mm² - 4.0 mm² | |
| Feindrähtig (flexibel) | 0.2 mm² - 4.0 mm² | |
| Feindrähtig mit Aderendhülse | 0.2 mm² - 2.5 mm² | |
| Klemmbereich | 0.2 mm² - 4.0 mm² | |
| Maße | | |
| Abisolierlänge | 12.0 mm | |
| Breite | 5.1 mm | |
| Länge | 75.4 mm | |
| Höhe TS35 x 7.5 | 53.0 mm | |
| Höhe TS35 x 7.5 mit Bezeichnungsadapter | 66.0 mm | |
| Anschlüsse | | |
| Lehrdorn nach EN 60947-1 | A3 | |
| Isolierstoff | | |
| Material | PA 6.6 | |
| Brennbarkeitsklasse | UL 94 V-0 | |
| Temperatur | | |
| Einsatztemperatur | -40 - 120 °C | |
| Allgemein | |
| Querverbindungskanäle | 2 |

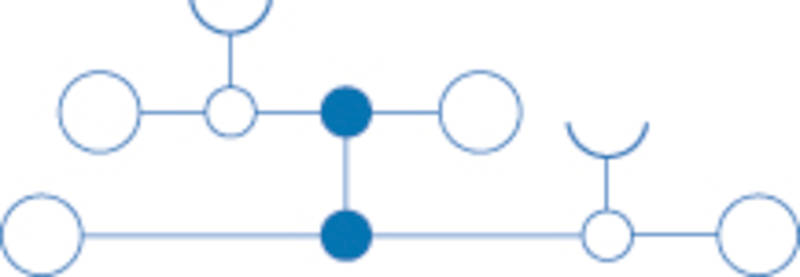

Klicken Sie direkt auf das Bild und es öffnet sich eine vergrößerte Ansicht.
| Artikelbezeichnung | Artikelnummer | VPE |
| FRD2.5-V-BEIGE | 43227.2 | 100 |
| FRD2.5-V-BLAU | 43227.5 | 100 |
| FRD2.5-V-ORANGE | 43227.3 | 100 |
| Farben | Bestellnummer | | |
| BEIGE, ähnlich RAL 1019 | 43227.2 | | |
| BLAU, ähnlich RAL 5015 | 43227.5 | | |
| ORANGE, ähnlich RAL 2003 | 43227.3 | | |
| GRÜN, ähnlich RAL 6018 | 43227.1 | | |
| GELB, ähnlich RAL 1023 | 43227.8 | | |
| ROT, ähnlich RAL 3001 | 43227.9 | | |
| Artikelbezeichnung | Bestellnummer | VPE |
| Abschlussplatte FAPD2.5 | 493423.2 | 20 |
| Querverbindung isoliert FQI2.5/2 | 493462.8 | 50 |
| Querverbindung isoliert FQI2.5/3 | 493463.8 | 50 |
| Querverbindung isoliert FQI2.5/4 | 493464.8 | 20 |
| Querverbindung isoliert FQI2.5/5 | 493465.8 | 20 |
| Querverbindung isoliert FQI2.5/6 | 493466.8 | 20 |
| Querverbindung isoliert FQI2.5/7 | 493467.8 | 20 |
| Querverbindung isoliert FQI2.5/8 | 493468.8 | 10 |
| Querverbindung isoliert FQI2.5/9 | 493469.8 | 10 |
| Querverbindung isoliert FQI2.5/10 | 493460.8 | 10 |
| Bezeichnungsadapter FBA1 | 493424.2 | 50 |
| Vierfach-Abdeckung FAD2.5/4/B | 493426.8 | 20 |
| Endstützen ZES35/2 | 493811.2 | 50 |
| Schnellbezeichnung PSB5/50 | 494600.7 | 500 |
| Nenndaten | | | | | |  |  |
| Nennspannung | | | | | | 300 V | 500 V |
| Nennstrom | | | | | | 20 A | 24 A |
| Nennleitergröße | | | | | | AWG 26-12 | 2.5 mm² |
| Bemessungsstoßspannung | | | | | | | 6 kV |
| Verschmutzungsgrad | | | | | | | 3 |
