FRDI4-0-L-NT
- Dreileiter-Installationsklemme
- 4 Anschlüsse
| Anschlussquerschnitte | ||
|---|---|---|
| Eindrähtig (starr) | 0.2 mm² - 4.0 mm² | |
| Feindrähtig (flexibel) | 0.2 mm² - 4.0 mm² | |
| Feindrähtig mit Aderendhülse | 0.2 mm² - 2.5 mm² | |
| Klemmbereich | 0.2 mm² - 4.0 mm² |
| Maße | ||
|---|---|---|
| Abisolierlänge | 12.0 mm | |
| Breite | 5.1 mm | |
| Länge | 101.0 mm | |
| Höhe TS35 x 7.5 | 55.6 mm |
| Anschlüsse | ||
|---|---|---|
| Lehrdorn nach EN 60947-1 | A3 |
| Isolierstoff | ||
|---|---|---|
| Material | PA 6.6 | |
| Brennbarkeitsklasse | UL 94 V-0 |
| Temperatur | ||
|---|---|---|
| Einsatztemperatur | -40 - 120 °C |
| Allgemein | |
|---|---|
| Querverbindungskanäle | 2 |

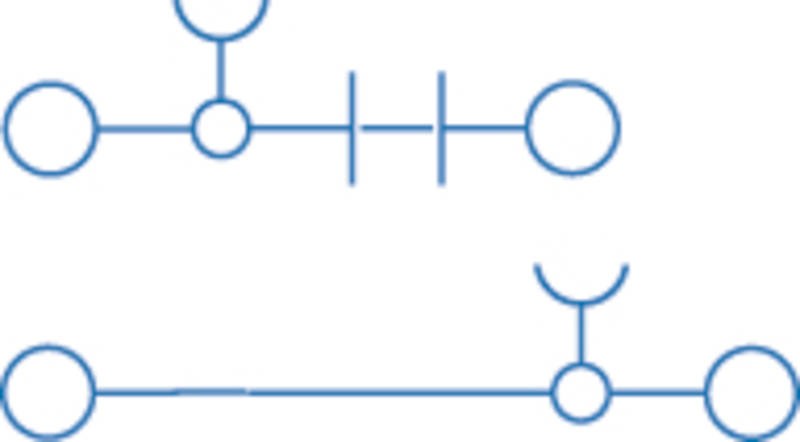

Klicken Sie direkt auf das Bild und es öffnet sich eine vergrößerte Ansicht.
| Artikelbezeichnung | Artikelnummer | VPE |
|---|---|---|
| FRDI4-0-L-NT-BEIGE | 43284.2 | 50 |
| Farben | Bestellnummer | ||
|---|---|---|---|
| BEIGE, ähnlich RAL 1019 | 43284.2 |
| Artikelbezeichnung | Bestellnummer | VPE |
|---|---|---|
| Abschlussplatte FAPDT4 | 493487.2 | 20 |
| Querverbindung isoliert FQI2.5-4/2 | 493492.8 | 50 |
| Querverbindung isoliert FQI2.5-4/3 | 493493.8 | 50 |
| Querverbindung isoliert FQI2.5-4/4 | 493494.8 | 20 |
| Querverbindung isoliert FQI2.5-4/5 | 493495.8 | 20 |
| Querverbindung isoliert FQI2.5-4/6 | 493496.8 | 20 |
| Querverbindung isoliert FQI2.5-4/7 | 493497.8 | 20 |
| Querverbindung isoliert FQI2.5-4/8 | 493498.8 | 10 |
| Querverbindung isoliert FQI2.5-4/9 | 493499.8 | 10 |
| Querverbindung isoliert FQI2.5-4/10 | 493490.8 | 10 |
| Querverbindung isoliert FQI2.5-4/50 | 493491.8 | 5 |
| Endstützen ZES35 | 493748.2 | 50 |
| Schnellbezeichnung PSB5/50 | 494600.7 | 500 |
| Nenndaten |  |  |  | ||||
|---|---|---|---|---|---|---|---|
| Nennspannung | 300 V | 300 V | 400 V | ||||
| Nennstrom | 15 A | 15 A | 18 A | ||||
| Nennleitergröße | AWG 26-10 | AWG 26-10 | 4.0 mm² | ||||
| Bemessungsstoßspannung | 6 kV | ||||||
| Verschmutzungsgrad | 3 |
