SMAG6/4
- Abgriffsklemme

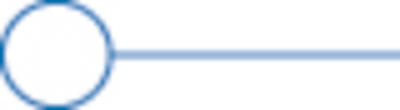

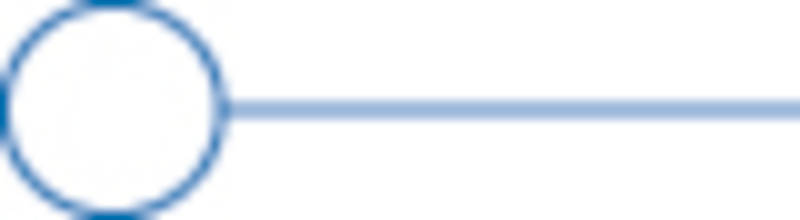

- 1 Anschluss
| Anschlussquerschnitte | ||
|---|---|---|
| Eindrähtig (starr) | 0.2 mm² - 6.0 mm² | |
| Feindrähtig (flexibel) | 0.2 mm² - 6.0 mm² | |
| Feindrähtig mit Aderendhülse | 0.2 mm² - 4.0 mm² | |
| Klemmbereich | 0.2 mm² - 6.0 mm² |
| Maße | ||
|---|---|---|
| Abisolierlänge | 10.0 mm | |
| Breite | 6.6 mm | |
| Höhe | 29.2 mm | |
| Länge | 38.5 mm |
| Anschlüsse | ||
|---|---|---|
| Schraubgewinde | M3 | |
| Schraubenkopf | Schlitz | |
| Drehmoment Schraube | 0.5 - 1.0 Nm | |
| Lehrdorn nach EN 60947-1 | A4 |
| Isolierstoff | ||
|---|---|---|
| Material | PA 6.6 | |
| Brennbarkeitsklasse | UL 94 V-0 |
| Temperatur | ||
|---|---|---|
| Einsatztemperatur | -40 - 120 °C |
| Allgemein | |
|---|---|
| Max. Strombelastung | 41 A |
Klicken Sie direkt auf das Bild und es öffnet sich eine vergrößerte Ansicht.
| Artikelbezeichnung | Artikelnummer | VPE |
|---|---|---|
| SMAG6/4-BEIGE | 4917121.2 | 10 |
| Farben | Bestellnummer | ||
|---|---|---|---|
| BEIGE, ähnlich RAL 1019 | 4917121.2 |
| Artikelbezeichnung | Bestellnummer | VPE |
|---|---|---|
| Schnellbezeichnung PSB6/50 | 494702.7 | 500 |
| Nenndaten |  |  |  | ||||
|---|---|---|---|---|---|---|---|
| Nennspannung | 800 V | ||||||
| Nennstrom | 32 A | ||||||
| Nennleitergröße | AWG 22-11 | AWG 22-11 | 4.0 mm² | ||||
| Bemessungsstoßspannung | 8 kV | ||||||
| Verschmutzungsgrad | 3 |
