| Anschlussquerschnitte | | |
| Eindrähtig (starr) | 0.2 mm² - 4.0 mm² | |
| Feindrähtig (flexibel) | 0.2 mm² - 4.0 mm² | |
| Feindrähtig mit Aderendhülse | 0.2 mm² - 4.0 mm² | |
| Klemmbereich | 0.2 mm² - 4.0 mm² | |
| Maße | | |
| Abisolierlänge | 9.0 mm | |
| Breite | 12.0 mm | |
| Länge | 60.2 mm | |
| Höhe TS35 x 7.5 | 61.0 mm | |
| Höhe TS32 | 65.5 mm | |
| Anschlüsse | | |
| Schraubgewinde | M3 | |
| Schraubenkopf | Schlitz | |
| Drehmoment Schraube | 0.5 - 1.0 Nm | |
| Lehrdorn nach EN 60947-1 | A4 | |
| Isolierstoff | | |
| Material | PA 6.6 | |
| Brennbarkeitsklasse | UL 94 V-2 | |
| Temperatur | | |
| Einsatztemperatur | -40 - 105 °C | |
| Allgemein | |
| Widerstand | Varistor |
| Elektronische Bauteile | |
| Nennspannung AC | 275 V |
| Nennstrom | 10 A |
| Maße | |
| Bemessungsquerschnitt | 4.0 mm² |
| AWG Bemessungsquerschnitt | AWG 22-12 |

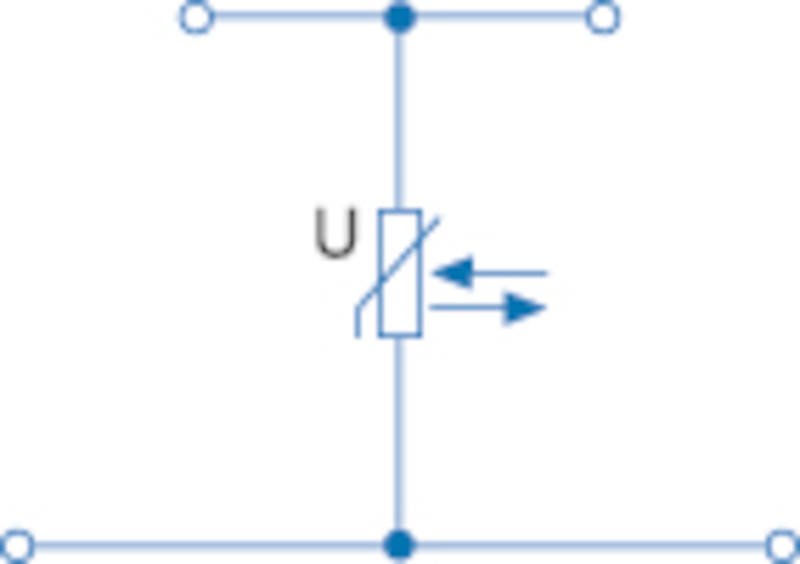

Klicken Sie direkt auf das Bild und es öffnet sich eine vergrößerte Ansicht.
| Artikelbezeichnung | Artikelnummer | VPE |
| SRD4-EL=VDR275VAC-BEIGE | 41051.2 | 50 |
| Farben | Bestellnummer | | |
| BEIGE, ähnlich RAL 1019 | 41051.2 | | |
| Artikelbezeichnung | Bestellnummer | VPE |
| Abschlussplatte AP4 | 492101.2 | 20 |
| Trennscheibe TRS3 | 492566.2 | 100 |
| Steckbuchse STB8.5/2.3 | 492075.0 | 50 |
| Prüfstecker PS2.3 | 492007.0 | 20 |
| Querverbindung unisoliert Q2 | 492087.0 | 50 |
| Querverbindung unisoliert Q3 | 492088.0 | 50 |
| Querverbindung unisoliert Q4 | 492089.0 | 20 |
| Querverbindung unisoliert Q10 | 492090.0 | 10 |
| Endstützen ES35/K/ST | 492828.0 | 50 |
| Schnellbezeichnung PSB6/50 | 494702.7 | 500 |
