Verrastnadel‚ verdrehgesichert 160 mil / 4.0 mm

Serie 5104

Serie 5104
Serie 5104
  • Verrastnadel für die Kabelbaumprüfung
  • Besonders geeignet für Spaten-Kopfformen
  • Verdrehgesicherte Variante
  • Hülse mit Schaltfunktion
Mechanische Daten
Rastermaß 4.00 mm /160 mil
Maximaler Hub 7.00 mm
Arbeitshub 5.00 mm
Schalthub 3.50 mm

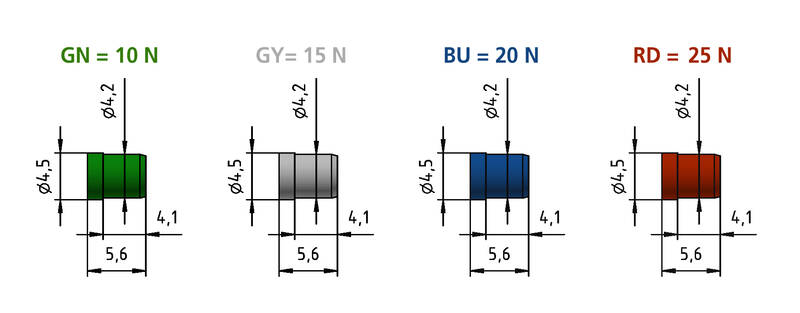

Federvorspannung 0.50/ 1.00/ 1.50/ 3.00/ 4.00/ 3.00/ 4.50/ 5.00/ 4.00/ 9.00 N
Federkraft bei Schalthub 0.70/ 3.80/ 4.65/ 7.90/ 9.10/ 11.40/ 13.95/ 15.50/ 18.70/ 23.70 N
Federkraft bei Arbeitshub (ohne Schaltelement) 0.75/ 5.00/ 6.00/ 10.00/ 11.25/ 15.00/ 18.00/ 20.00/ 25.00/ 30.00 N
Federkraft bei Arbeitshub (mit Schaltelement) +0.75 N
Temperaturbereich -30 °C - +120 °C
Elektrische Werte
Gehäuse-Tastkopf
Dauerstrom 20.0 A
Typischer Durchgangswiderstand ≤ 3 mOhm
Anschlusspin-Tastkopf
Dauerstrom 1.0 A
Typischer Durchgangswiderstand ≤ 30 mOhm
Spannungsfestigkeit 1.000 V
Werkstoffe
Gehäuse Messing, vergoldet
Feder Federstahl, vergoldet
Kolben Stahl
Hülse Messing, vergoldet
empf. Bohrer - Durchmesser
HP 2361.1 / EP CP 201 (Trolitax) 3.50 mm
(Toleranzen abhängig vom Trägermaterial, Probebohrung empfohlen)
verfügbare Schraubwerkzeuge
Artikelbezeichnung Max. Kopf-Ø
WFSB 1060/G-4.0-3.0 3.0
WFSB 1060/G-5.0-4.0-Z 4.0
WFSB 1060/G-6.0-5.0-Z 5.0
Tastkopfform • Durchmesser • Oberfläche

Kopfform_A_002_Au

A

2.50 Au
3.00 Au
4.00 Au
Kopfform_C_002_Au

C

2.40 Au
3.00 Au
4.00 Au
4.80 Au
Kopfform_D_001_Au

D

1.75 Au
1.80 Au
2.00 Au
2.30 Au
3.00 Au
3.70 Au
Kopfform_F_001_Au

F

1.40 Au
Kopfform_F_002_Au

F

1.80 Au
2.00 Au
2.30 Au
3.00 Au
4.00 Au
Kopfform_5104_Y_200x080

Y

2.00 x 0.80 Au
Kopfform_5104_Y_220x130

Y

2.20 x 1.30 Au
Kopfform_5104_Y_220x160

Y

2.20 x 1.60 Au
Kopfform_5104_Y_225x140

Y

2.25 x 1.40 Au
Kopfform_5104_Y_225x180

Y

2.25 x 1.80 Au
Kopfform_5104_Y_250x060

Y

2.50 x 0.60 Au
Kopfform_5104_Y_250x080

Y

2.50 x 0.80 Au
Kopfform_5104_Y_320x050

Y

3.20 x 0.50 Au
Kopfform_5104_Y1_300x080

Y1

3.00 x 0.80 Au
Kopfform_5104_Y1_300x160

Y1

3.00 x 1.60 Au
Kopfform_5104_Y2_250x080

Y2

2.50 x 0.80 Au
Kopfform_5104_Y4_290x074

Y4

2.90 x 0.74 Au
Kopfform_5104_Y12_250x080

Y12

2.50x0.80 Au
Kopfform_5104_Y21_250x080

Y21

2.50 x 0.80 Au
Kopfform_5104_Y95_300x180

Y95

3.00 x 1.80 Au
Kopfform_5104_Y95_550x180

Y95

5.50 x 1.80 Au
Bestellbeispiel
5104-Y-15.75 N-Au-2.2x1.6/SEV
[1][2][3][4][5][6][7]

  1. Serie
  2. Kopfform
  3. Federkraft
  4. Tastkopfveredelung
  5. Kopfdurchmesser
  6. Kopfdicke
  7. Optional mit Hülse und Schaltelement
